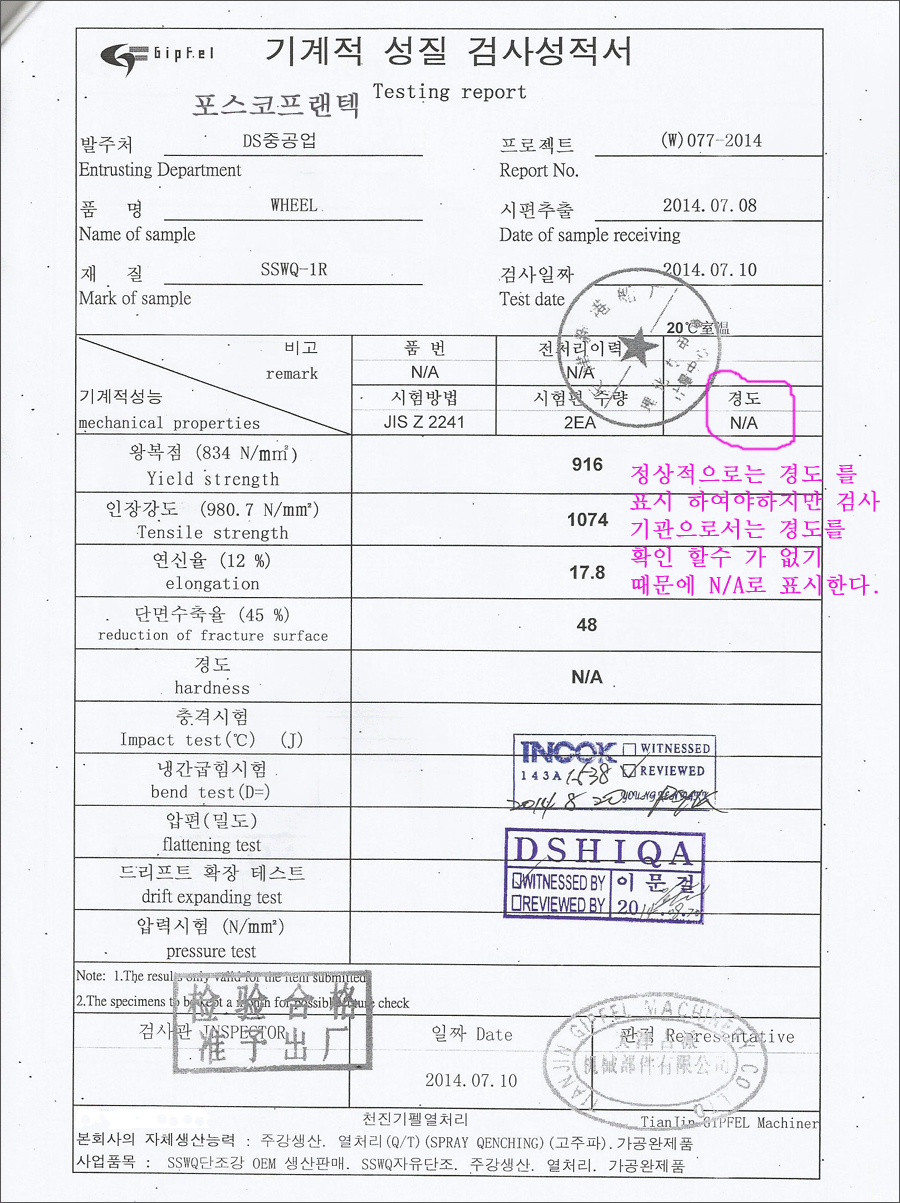

포스코 SSW-Q1R 기계적 성질 검사 리포트

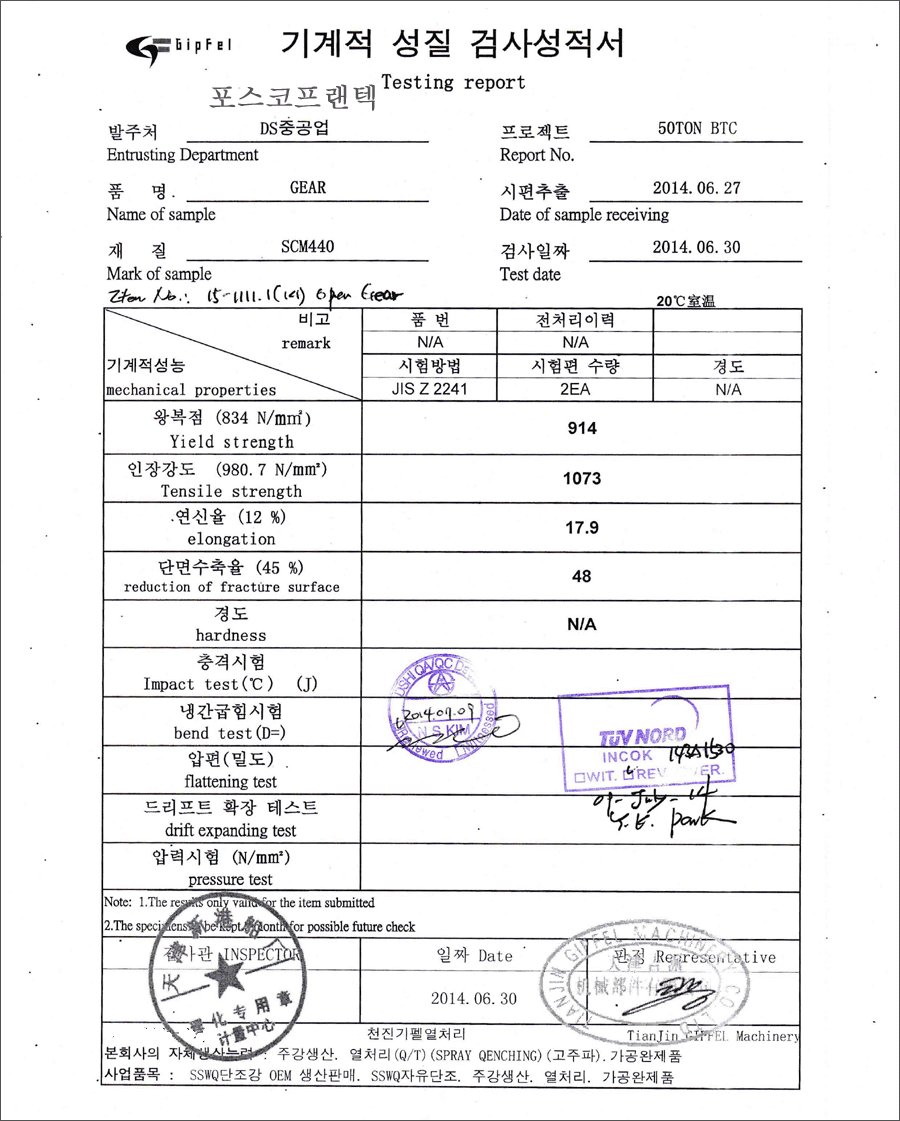

포스코 SCM440 기계적 성질 검사 리포트

상기 시험 검사를 원칙대로 실시하려면,아래와 같은 방식으로 실시하여야 한다.

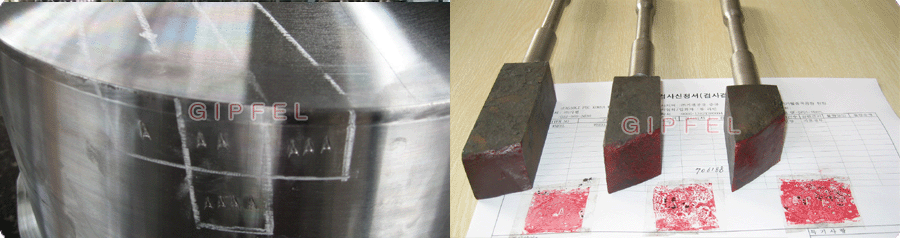

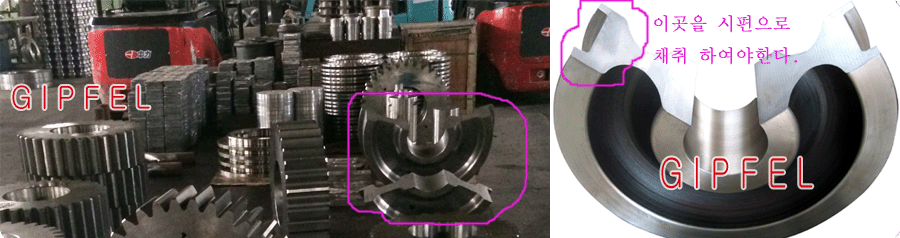

그렇다면, 규정된 검사원칙은 SSW-Q1R 기호의 규정된 검사 프로세스에 맞는 생산공정을 완료한 상태 에서
시편을 채취하여야 한다.그렇다면,시편의 경도는 얼마나 될까?
채취된 시편의 경도는 완제품경도와 같은 HS:46~52 플러스 마이너스 허용범위 HS:44~58까지도 될 수 있다.

이러한 경도에서 상기와 같은 검사 허용범위에 부합되어야 SSW-Q1R의 기호라고 할 수 있다.

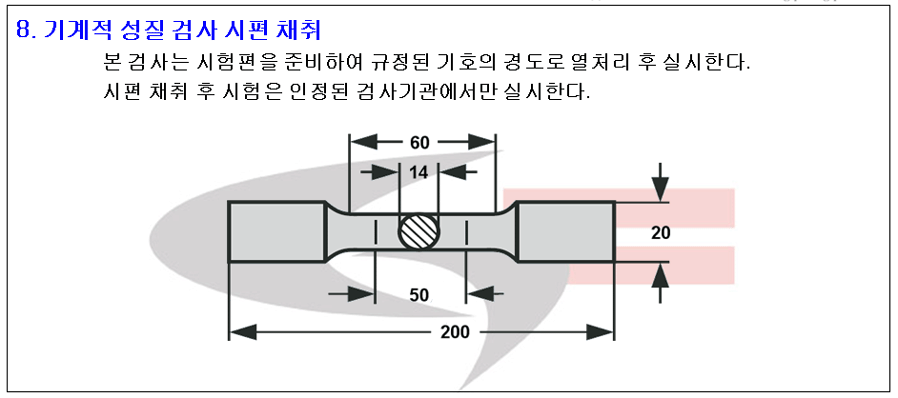

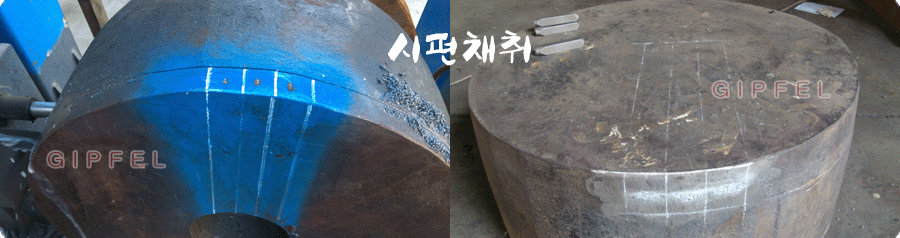

상기와 같은 시편채취 방법은 쉽지가 않기 때문에 일반적으로 아래와 같은 방법으로 시편채취를 하여
열처리 후 검사를 실시 한다.

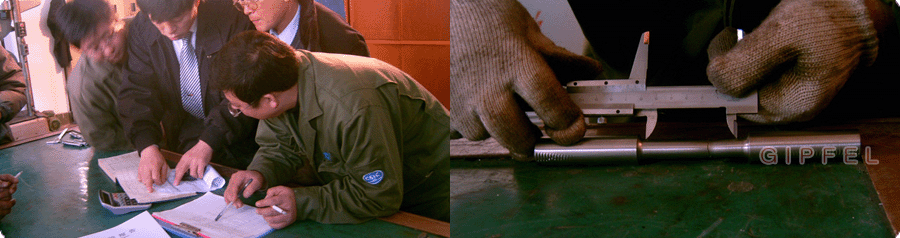

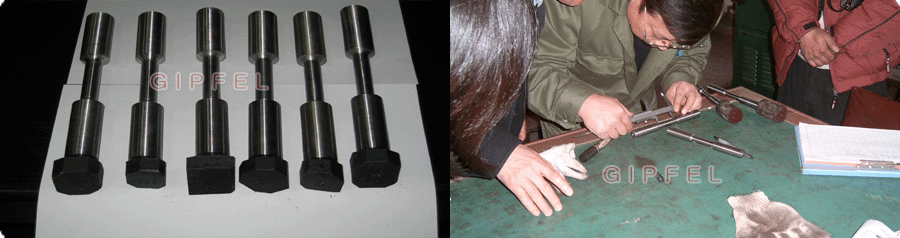

상기와 같이 검사 후 마지막 결과 치수 계산은 몇KG 의 힘으로 시편을 당겨는 야, 끊어진 부위가 얼마나 수축이 되었는 야,끊어진 부위가 얼마나 늘어나는 야로, 판단하여, 상기와 같이 검사 리포트의 결과를 작성한다.
그렇다면, 당연히 경도에 따라 (연신율,황복점)등들의 수치가 달라지겠지요?

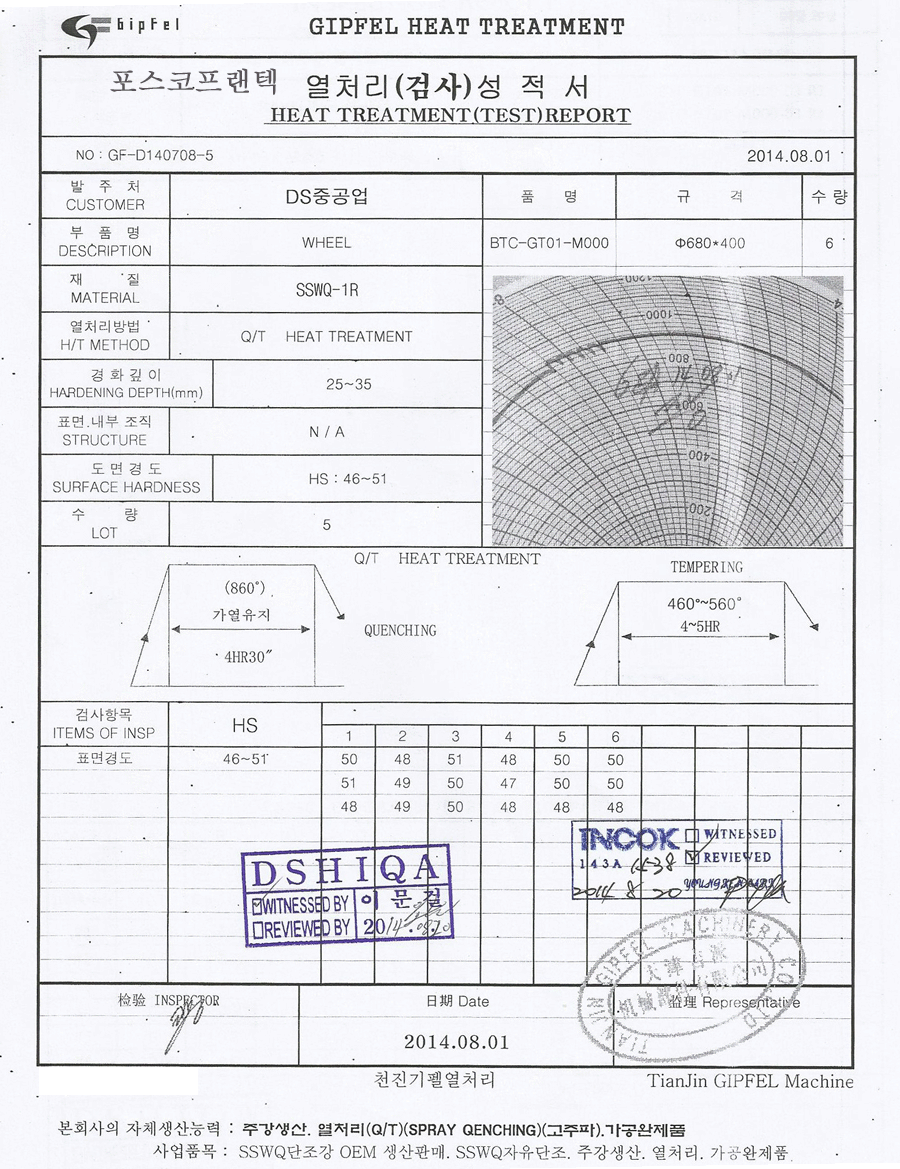

SSW-Q1R 열처리 성적서

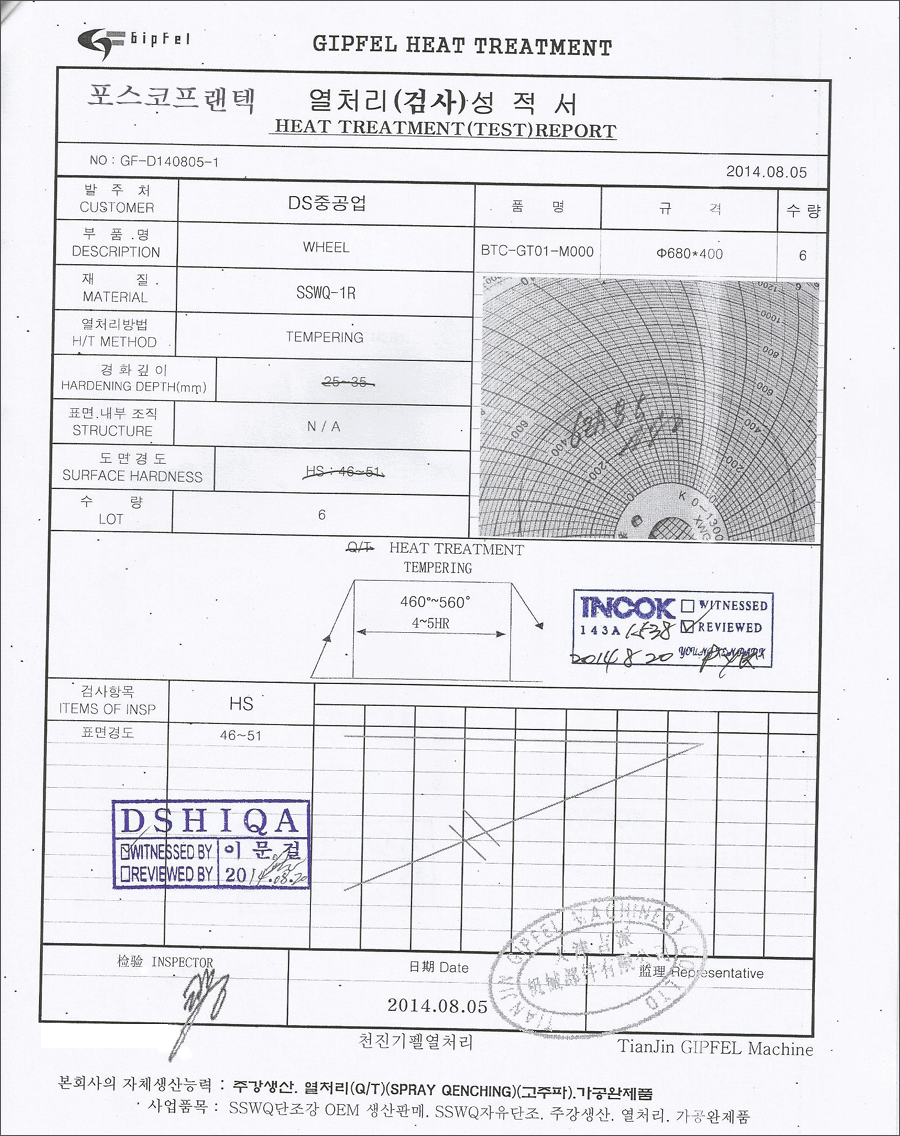

템퍼링 열처리 성적서

2) 경도는 HS46~HS52 가 되어야 하는가?

3) 열처리후 템퍼링이 얼마나 중요한가?

4) 휠 모양 구조에 따른 열처리방법는 뮤엇인가?

5) 경도 깊이는 얼마가 적합한가?

6) 열처리 최상의 품질은 무엇인가?
